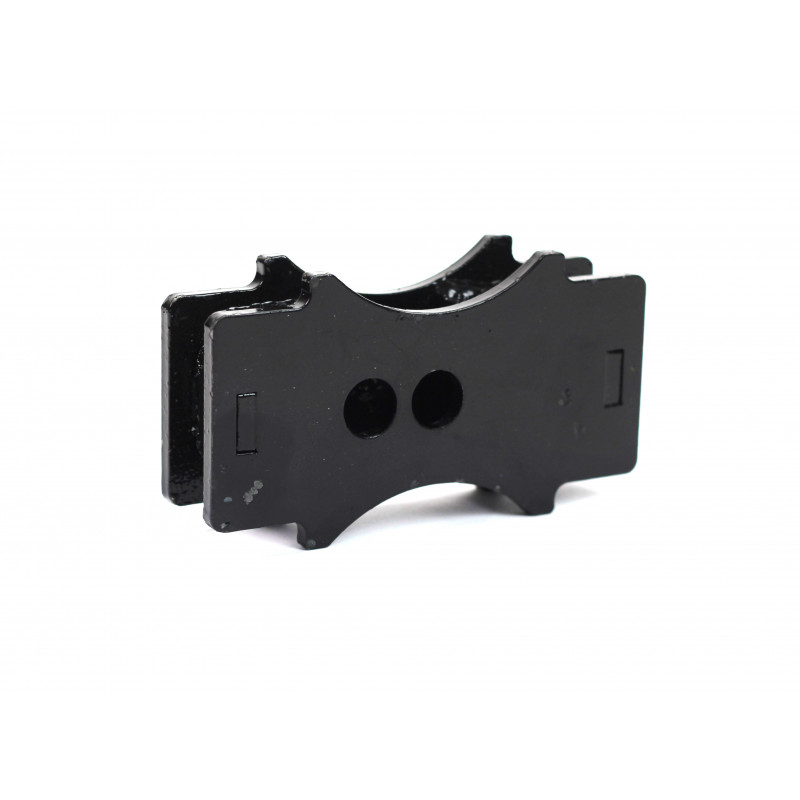

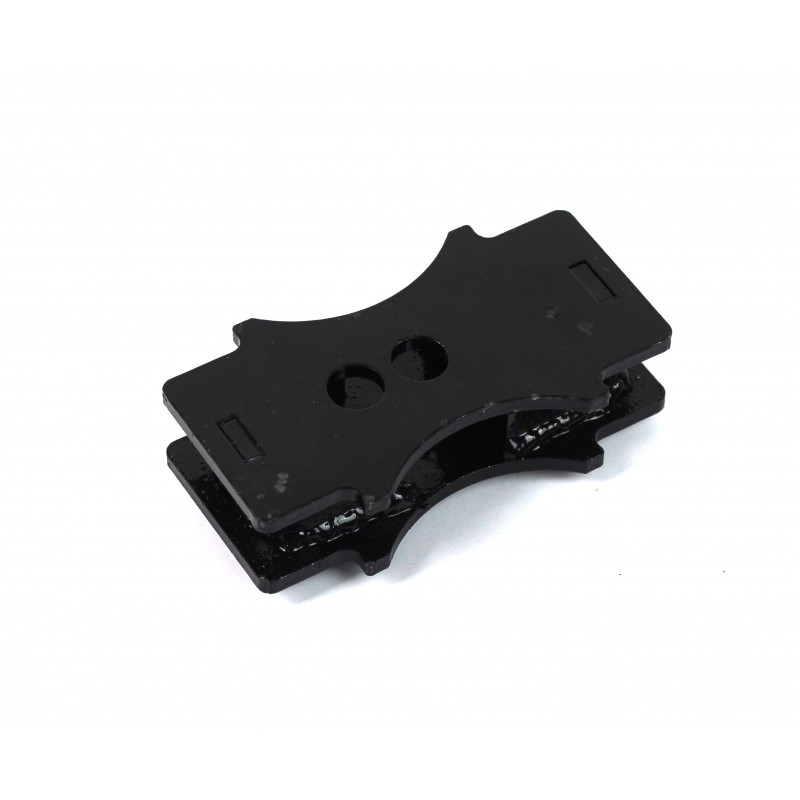

Проставка стремянки рессора-мост 30 мм УАЗ Хантер, Патриот, Пикап со сдвигом моста на 20 мм

Применяемость

Для лифта подвески на 30 мм рессора-мост УАЗ Хантер, Патриот, Пикап. Применяется в комплектах для лифта рессора-мост: Комплект для Лифта подвески УАЗ Пикап (30 мм) со сдвигом моста A, Комплект для Лифта подвески УАЗ Хантер, Патриот (30 мм) со сдвигом моста

Назначение

С помощью проставки рессора-мост можно сделать лифт рессорной машины. Также можно компенсировать " просевшие" рессоры до их замены или увеличить уже существующий лифт, а также выровнять автомобиль? если он завален на одну сторону из-за просевшей рессоры.

Характеристики

1. Габаритные размеры, м: 0.130х0.075х0.035;
2. Вес, кг: 0.76;
3. Объем, м3: 0.00034;
4. Материал: сталь;
5. Цвет: черный;
6. Покраска: порошковая;
7. Толщина металл, мм: 6.

Преимущества конструкции проставки

1. универсальная, можно использовать, как обычную проставку рессора-мост и, как проставку со смещением отверстия для центрирования моста на 20 мм назад;
2. данная проставка соблюдает соосность мостов при лифте, за счет наличия центровочного отверстия и выступа имитирующего центровочный болт рессоры.

Для чего нужен сдвиг моста назад при лифте подвески

С конвейера УАЗ выходит с креплением моста к рессоре не по центру, а со смещением вперед (I1 < I2), чтобы при сжатии подвески колесо уходило в центр арки. Лифт подвески рама-рессора в задней точке рессоры дополнительно сдвигает мост вперед, кинематика хода подвески изменяется, колесо начинает ходить почти чётко вверх, всё это приводит к тому, что колеса начинают задевать переднюю часть колесной арки. Устраняется установкой проставок рессора-мост с применением смещения отверстия для центрирования моста на 20 мм.

Работа на максимальном вылете может привести

1. к ускоренному износу карданного вала;
2. к разбиванию шлицев;
3. к появлению вибрации;
4. при критических вывешиваниях и резких проходов ям, к полному выскакиванию кардана из шлицевого соединения.

Во избежание риска "разобрать" кардан на ухабе и снижения ресурса карданной передачи, необходимо установить дополнительную проставку между хвостовиком моста и карданным валом (ссылки на варианты проставок).

Проставка карданного вала УАЗ 10 мм (к-т)
Проставка карданного вала УАЗ 15 мм (к-т)
Проставка карданного вала УАЗ 20 мм (к-т)
Проставка карданного вала УАЗ 25 мм (к-т)

Размер проставки выбирается из расчета того, на сколько поднята подвеска.

Установка

1. При лифтовке данными проставками требуется замена стремянок на усиленные и большей длины.
2. Внимание! Требуется замены тормозных шлангов на более длинные.
3. Важно! При лифте подвески проставками, расстояние от выходного вала коробки передач и приёмного фланца заднего моста изменяется, запаса хода шлицев не хватает и кардан начинает работать в постоянно вытянутом состоянии.
